TVVBP/TVBPG
● 用于电梯安装控制、随行布线、电源、通讯、监控、信号传输
● 优异的高抗电磁干扰能力
● 良好耐油性、耐寒性、耐潮性
● 优异耐磨性、可承受较大的机械应力与悬挂力
● 扁形聚氯乙烯绝缘聚氯乙烯护套带屏蔽电梯电缆
典型应用：
适用电梯内部作随行悬挂、自由悬挂移动速度不超过4米/秒、有屏蔽抗干扰能力、监控与串行通讯功能的电缆，如加钢丝更可增加使用安全与长距离悬挂使用。
产品型号：
TVVBG-TV 扁形聚氯乙烯绝缘聚氯乙烯护套带视频电梯电缆
应用标准：GB5023.6 IEC60227-6，En50214
电缆结构：
导体：精绞无氧裸铜丝 符合GB/T3956第5种或第6种、符合DIN VDE 0295和IEC 228标准
绝缘：PVC/D型聚氯乙烯绝缘
颜色代码：绝缘线芯颜色表示,5芯以上符合GB5023.1-4.2
视频线：SYV75-5抗干扰75Ω同轴视频线

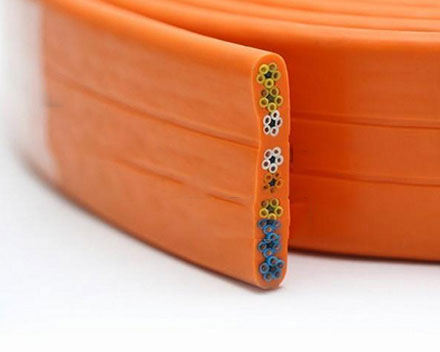

线芯排列方式：≤24芯：一字排列 ≥24芯：梅花排列 芯线绞合后,分组顺序排列
加强件：高强度镀锌航空钢丝(必须有)
护套：PVC/ST5耐寒性专用型护套 灰色(RAL7001) 黑色(RAL9005) 橙色(RAL2003)
额定电压：Uo/U300/500V
测试电压：绝缘厚度≤0.6以下的：1500V 成品测试：2000V
最小弯曲半径：电缆敷设安装允许弯曲半径应不小于电缆小边的6倍
使用温度范围：-15℃至70℃
抗拉强度：GB5023.2-3.5规定要求
静态曲绕试验：符合GB5023.2的3.5规定
阻燃实验：通过GB/T18380.1,GB5023.6试验、符合VDE0472 804部分B类试验和IEC332-1
型号表示：TVVBG-TV
T:电梯 V：绝缘 V：护套 B：扁形 G：钢丝 TV：视频线
如电梯使用情况如下：
电梯电缆线芯是一字排列时
1、自由使用长度大于35m， 2、运行速度大于1.6m/s
上种情况应该考虑电缆中增加镀锌钢丝绳或芳纶沙等。
电梯电缆线芯是梅花型绞合排列时
1、自由悬挂长度大于80m 2、运行速度大于4m/s~10m/s
上种情况应该考虑电缆中增加镀锌钢丝绳。
